Rasējumu kvalitāte kā uzņēmuma rokraksts

Lai gan būvniecības nozarē rasējumu noformēšanu nosaka noteikumi un standarti, kuros ir noteiktas prasības lapu formātiem, līniju veidiem, uzrakstiem, mērogiem un citiem elementiem, tomēr ikdienas darbā pārlūkojot daudzus rasējumus redzam, ka katram uzņēmumam ir izveidojies savs stils, t.i. atverot rasējumu, vizuāli ir atpazīstams konkrēta uzņēmuma rokraksts.

Nereti pie viena būvprojekta izstrādāšanas roku ir pielikuši vairāki uzņēmumi, kas izstrādājuši savu projekta daļu. Vienā būvprojektā daļā visiem rasējumiem jābūt noformētiem vienotā stilā, kas nodrošina ātru informācijas uztveri un vieglu rasējuma lasāmību. Rasējumiem jābūt skaidriem un viegli saprotamiem. Anotācijām un tekstiem jābūt viegli salasāmiem un tie nedrīkst pārklāties. Izmēriem jābūt pietiekami lieliem, lai tos varētu salasīt un pietiekamā attālumā no konstruktīviem elementiem. Ieteicamais fontu izmērs būtu tāds, lai uz papīra izdrukāta rasējuma izmēru cipari un teksta burti nebūtu mazāki par 2 mm. Rasējumu lasāmību ietekmē arī pareizi izvēlēts attēlojamo konstrukciju un mezglu mērogs, līniju biezums un griezumu iesvītrojums.

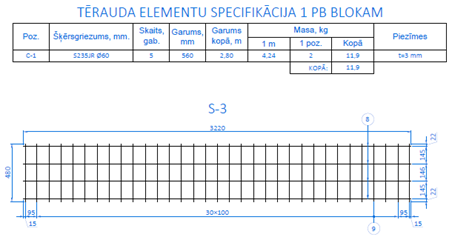

Rasējumos pareizi pielietojot slāņus un blokus, tos ir ērti pārvaldīt un labot. Slāņi ļauj ērti mainīt parametrus dažādām objektu grupām, piemēram līniju veidu, krāsu un redzamību. Bloki ir ērti pielietojami daudzu vienādu un atkārtojošu elementu pārvaldīšanā. Pārveidojot statisko bloku par dinamisko bloku, tam var piešķirt iespējas mainīt formu un izmērus, pagriezt, mērogot un modificēt citus parametrus. Dinamiskos blokus sasaistot ar tabulām, var ātri un ērti iegūt vajadzīgo konstrukciju specifikācijas, kas būtiski samazina laiku rasējumu noformēšanai.

Uzņēmumos mēdz izstrādāt rasējumu noformēšanas vadlīnijas, kurās aprakstīti rasējumu veidošanas principi un noteikumi. Šim dokumentam jābūt skaidram, kodolīgam un visaptverošam. Maziem uzņēmumiem tas nav obligāts dokuments, tomēr svarīgi ir pieturēties pie vienotiem principiem rasējumu noformēšanā visiem būvprojektā iesaistītajiem darbiniekiem.

Lai gan mūsdienās rasējumu noformēšanā tiek izmantotas daudz un dažādas programmatūras, kuras ļauj izveidot ļoti precīzus un skaidrus rasējums, tomēr būvprojektu izstrādē, kur ir iesaistīti vairāki cilvēki, rasējumu kvalitāti lielā mērā nosaka iesaistīto darbinieku zināšanas par programmatūras iespējām un pareiza to izmantošana. Precizitāte un kvalitāte ir katra būvprojekta panākumu atslēga, ar kuru var izveidot sava uzņēmuma rokrakstu.

Sandis Grīnbergs
SIA Skepast & Puhkim
tiltu projektu vadītājs
sandis.grinbergs@skpk.lv
+371 2823 1117
